先日いただいたＡＶＩＮＯシリーズのＣＤプレーヤですが、レンズクリーニングだけで安心していたらトレイのスリップが出始めました。
早速バラしてチェックを開始します。

・機器名

ＫＥＮＷＯＯＤ　ＤＰ−ＳＥ７

トレイが２０回に１回くらい開閉しない。
０円。

いちばん簡単な方法ですが、トレイを下向きに傾けます。
この状態でトレイの開閉を行います。
僅かな傾きでスリップを確認しました。

手持ちベルト１本。
約１５分。

　偶には交換直後から書いてみましょう。
手持ちのベルトに純正品はありません。
比較してみるとＯＮＫＹＯのＥＳＳＡＹシリーズカセットデッキＫ−７７の新品ベルトがぴったりでした。

交換後、２個のギアをシャフトへ入れます。
Ｅリング等の押さえはありません。
コストを考えた設計になっています。

　クランパーＡＳＳ’Ｙを上から装着します。
モールド部品の下部が爪になっており、嵌め込むとロックするので２本のネジで固定します。

トレイを最前部へ出したままの状態で乗せます。

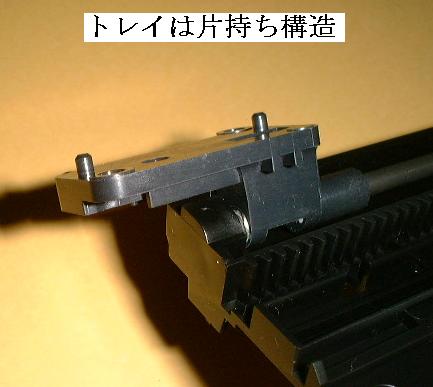

レール部は片持ち式で、９０度以上回転して跳ね上がります。
あまり感心しませんが、傾くようなことはありません。
ギアＡＳＳ’Ｙがトレイのラックギア側をスプリングで押さえる機構なので、ローコストを意識した設計でもないようです。
装着時にギアＡＳＳ’Ｙを手で広げる必要があり、若干の注意が必要です。

　フロントカバーＡＳＳ’Ｙを装着し、４本のネジで固定します。
このときトレイは出したままです。

白いフレキのフラットケーブルをジャックへ差し込みます。
２つのシールド線を筐体へ固定します。
１つは一般的なクリップタイプです。
もう１つはシート状の珍しいタイプです。
何か特別なのかもしれませんが、理由は不明です。

　トレイ先端の飾りカバーを装着します。
トップカバーをネジ３本で固定して終わりです。

リペアログに掲載してない修理もあるので、手持ちのベルトがずいぶん少なくなりました。
