◆REPAIRLOG 19990508

    5回に1回はテープをローディングしないデッキを、ここ1年くらい放置していた。
    ビデオデッキ以外も偶には修理する。

・機器名

    ONKYO K−07
・症状/入手費用
    ローディング中に止まってもショックを与えると動き出すので、ベルトのスリップと推測する。
・状況確認
    先ずはトップカバーを外す。
    ボトムのネジとサブフレームのネジを外してメカユニットを取り外す。
    ここまで約10分。
    指でベルトを引っ張ると緩んでいるのがわかる。
・修理部品/時間
    手持ちのベルトと交換。
    2個のプーリは必ずアルコールで清掃する。
    所要時間は約45分。
・修理状況
    メカユニットを取り出すには、ワイヤーハーネス3本を外す。
    さらに右側のベルトを交換するには、ギア2個を外す必要がある。
    これはギア押さえのプレートとギア中央のネジを2本外せば抜ける。

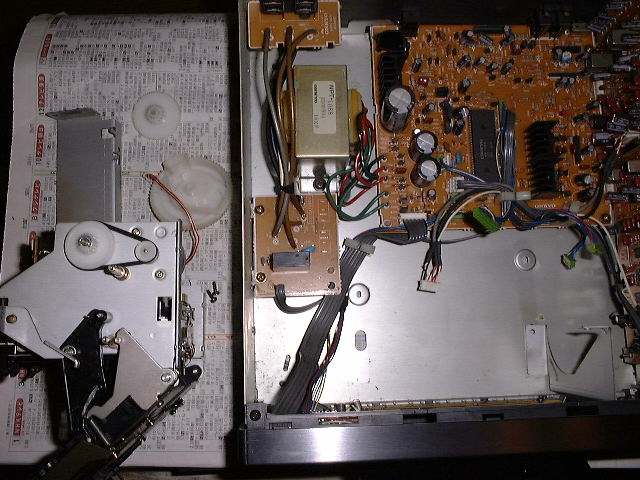

    全体像↓

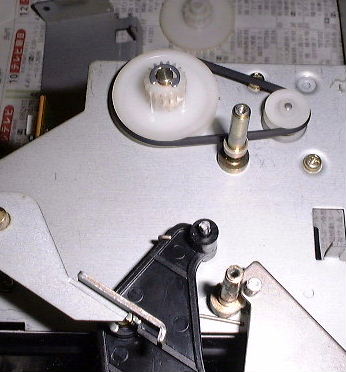

    該当のベルト部分↓

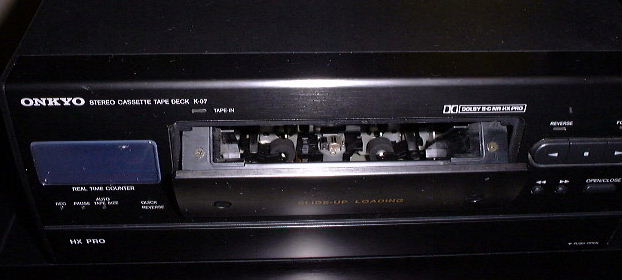

    組み立て終了↓
