ロスオリンピック時代に某ビデオ雑誌のリファレンス機だったＮＶ−ＢＸ２５のヘッド交換を行う。。
ＢＳ内蔵Ｓ−ＶＨＳ機で、当時安売り店でも１３万なにがしだったと思う。

・機器名

松下　ＮＶ−ＢＸ２５

標準はまだまだＯＫだが３倍モードの自己録がカラーノイズの増大で使用に耐えなくなった。

先ずはトップカバーを外す。
丁寧に扱っていたせいか内部の埃類は少ない。
いつものように走行系とピンチローラーを無水アルコールで清掃する。
ローディングアームシュウドウ部をグリスアップする。
半田こてを入れて準備開始。

ヘッドは事前にテクニカルサービスで購入済。
アッパードラム（松下の呼称はウエシリンダー）価格は１２０００円＋消費税で、互換機種はＮＶ−ＣＸ１とＮＶ−ＦＸ１０と少ない。

先ず静電気除去ブラシを取り外す。
次に４箇所１６点の半田を吸い取り線で除去する。
ヘッドは標準と３倍、フライングイレーズ各々２個で計６個。
ＮＶ−ＦＳ７００や８００はフライングイレーズが１個だから、ＢＸ２５は編集に力を入れた機種だとわかる。
アッパードラムを固定しているネジを２本外して上へ引き抜く。
このときにロワードラムから出ているリード線が完全にフリーになっているのをしつこく確認する。
もしまだ半田で付いていたらリードを引き千切って後処理が大変なことになる。

引き抜いたアッパードラム↓






珍言采の場合は、ドラムを最後にアルコールで洗浄するので、手でベタベタと触る。
松下のアッパードラムは方向性があるので組み立て時に注意。
写真でもわかるように、ロワー側にマジックのようなもので印が付いている。
アッパードラム側も基版にシルク印刷で印のような白いものがある。
ヘッドクリーニングローラーが汚れていたので、中性洗剤で洗って再使用する。
これが他人のデッキだったら新品を買うけどね。

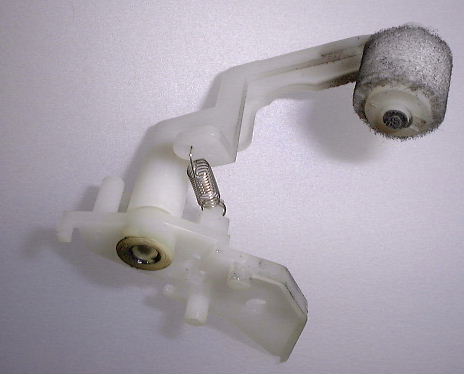

汚れたローラーアッセンブリー↓






組み立て終了。
特に大きな問題はないが、ジョグで１フレームづつ送って確認すると若干片ＣＨは青っぽくもう片ＣＨは赤っぽい。
スチルにしないとわからないレベル。
