・機器名

ＳＯＮＹ　ＧＶ−Ｕ５

砂嵐（ヘッド磨耗）。

自己録はどう見てもヘッド磨耗。

約３時間。

富士フイルム製（フイルムのイは大きくてつまらないのが正しい）の８ミリムービーは、一時期ＳＯＮＹからメカを供給してもらっていたので、ひょっとしたらドラムが流用できるのではないかと以前から交換を目論んでいた。

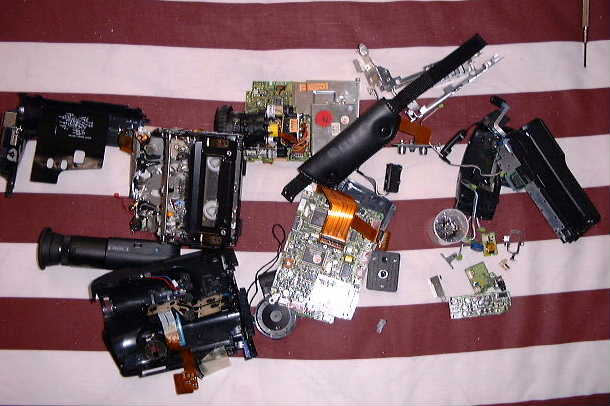

先ず、修理のためガイドポールを取って部品取り用に保管していた８ミリムービーをバラバラにする。
所要時間は３０分。

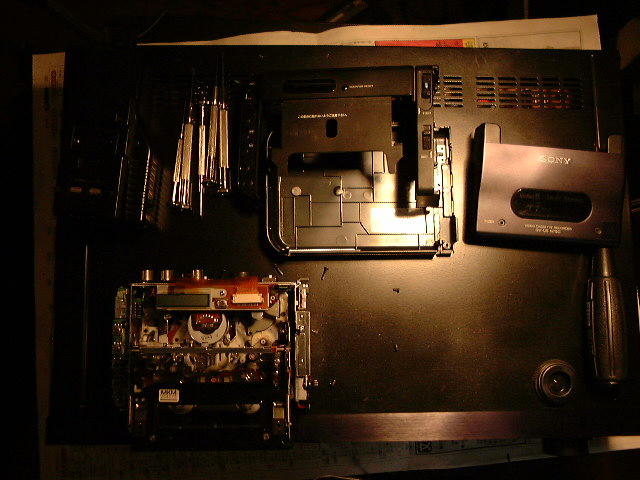

次にＧＶ−Ｕ５の外装を外す。
順番は、カセットハウジングカバー、リアカバー、ボトムカバー、両サイド／リア一体のカバー。
ネジは外装だけで１０本以上あるので、なるべく取り付け位置に合わせて揃えておく。
所要時間は１５分






メカデッキの拡大↓。






メカの機構はほとんど富士フイルム製と共通なので、ボトムの２枚重ねの基板を外さないとドラムモーターアッセンブリーが取り外せないことが事前にわかっている。
結構面倒なのだが、仕方ないと諦め半分。
トップの液晶基板とリアの基板を外す。
サイドの基板も外さないとボトム基板がブラブラにならない。
ボトムの１枚上層の基板に、ドラムモーターアッセンブリーから出ている２つのフレキが取り付けられている。
信号系はコネクターをすっぽり被うようにシールドカバーを被せている。
ＶＨＳじゃ見た事ないな。
基板をブラブラにしただけでは、ドラムモーターアッセンブリーとフレキがメカシャーシから抜けないことがわかる。
仕方なくメカシャーシの３方を囲っているアルミ製のサブフレームもブラブラにする。
フレキの１つは、ドラムの下部からメカシャーシを潜って下へ出ている。






３本のネジを外して、ドラムモーターアッセンブリーを交換する。
ドラムモーターアッセンブリーは微妙に異なっているが、取り付け位置は完全に互換がある。
２種類のフレキも極数、大きさとも互換がある。
全部で２０本以上のネジを締結して修理完了。
おぉ動いたぜぃ。
実はこのビデオウォークマンには、チューナ／タイマー内蔵のステーションがある。
総称してＶＩＤＥＯ　ＷＡＬＫＭＡＮ　ＣＯＭＰＯと言う。
コンポ完成の写真。
